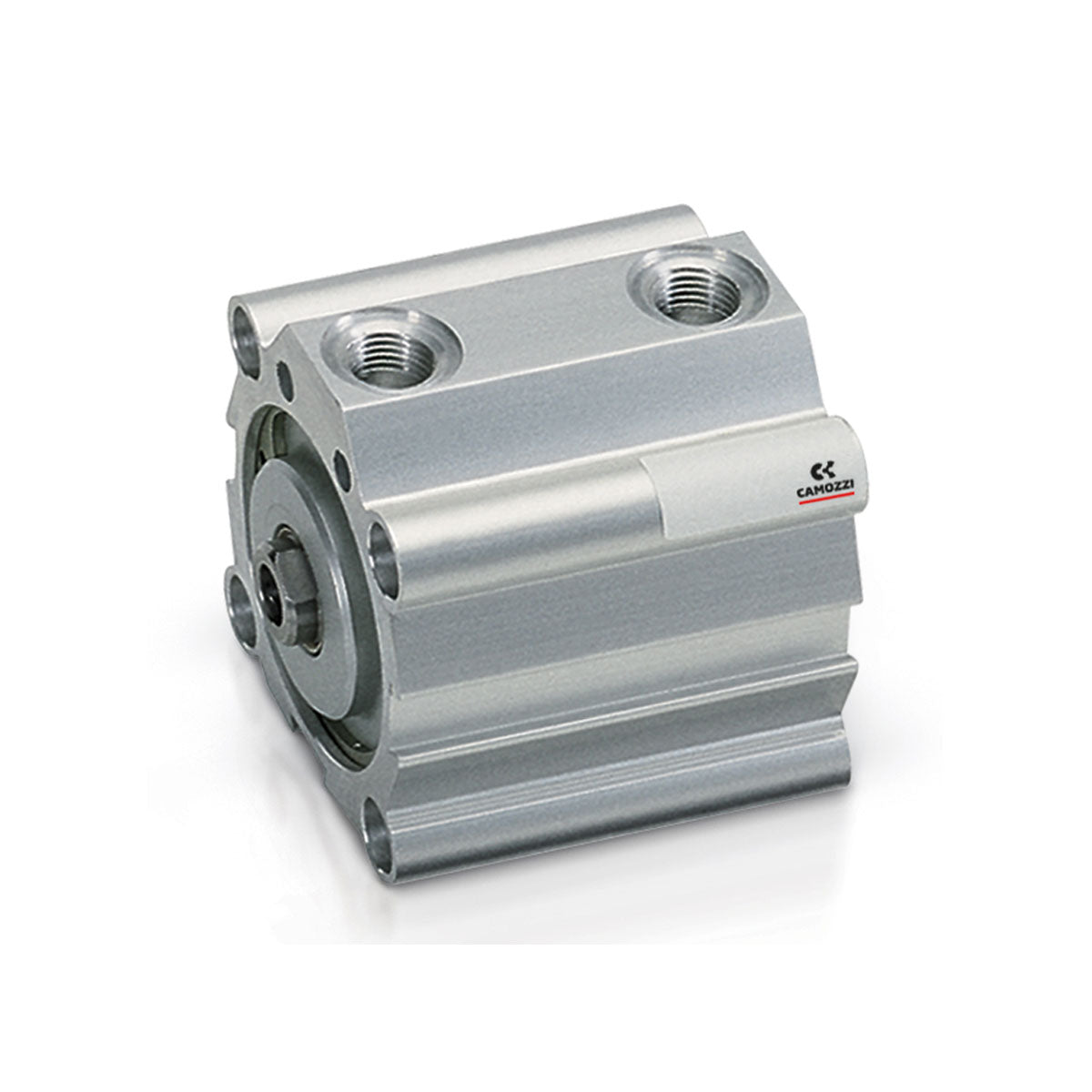

Name: Cilindro de curso curto - QP2A025A030
Brand: Camozzi
Price: 21.0 BRL
Availability: InStock

Descrição

Os cilindros da Série QP - QPR estão disponíveis em 10 tamanhos de diâmetro (bore), de Ø 12 a Ø 100. Suas dimensões compactas permitem a instalação em espaços reduzidos. Devido à sua construção específica, eles podem ser montados por meio de pés ou munhões.

As guias são fabricadas no perfil externo, paralelas ao eixo de deslizamento, em três lados. Estas são utilizadas para alojar os sensores (switches) que detectam a posição do pistão. As guias anti-rotação tornam o QPR adequado para operações de alimentação e para equipamentos de manipulação.

Especificações Técnicas

Modelo: QP2A025A030
Operação: Dupla ação
Série: QP
Curso: 30 mm
Materiais: Haste de aço inox laminado - Tubo em perfil de alumínio
Diâmetro interno (Bore): 25 mm

Dimensões

Ø	A	B	B1	B2	ØC	D	E	G+	GI+	H1	H	J	J1	K	L	L1	M	M1	N+	ØO	P	Q	R	R1	R2	SW	T	U	V	Z
12	23,8	15,5	13	-	6	25	25	29,6	29,6	12,3	7,8	3,5	-	5,8	3	-	5,5	4,5	32,9	-	M3	M5	15,5	16,75	-	5	-	9	13,15	-
16	29	20	-	-	8	29	29	32	32,4	10,9	8,7	3,5	-	5,8	3	-	8	4,5	36,4	16,6	M4	M5	20	-	-	6	-	-	14,5	-
20	37	25,5	20	-	10	39,25	39,25	31,2	31,7	9,8	9,8	5,5	-	9	6	-	8	4,5	36	19,5	M6	M5	25,5	27,75	-	8	-	15	20,75	-
25	40	28	26	-	10	40	40	32,1	33,5	8	6,9	5,5	-	10	5,5	-	8	4,5	37,5	22	M6	M5	28	-	-	8	-	-	20	-
32	45	34	32	33	12	55,5	47	39,5	40	9,5	9,5	5,5	M8	10,5	6	21	10	7,5	44	23,5	M6	G1\8	34	36	35	10	2,5	-	32	7
40	52	-	-	-	40	16	57	52	42,4	43,4	10,7	5,5	M8	9	6	21	13,5	7,5	47,9	29,6	M8	G1\8	-	-	40	13	3,5	-	31	8,5
50	64	-	-	50	16	72	64	42,2	44	11,2	11,2	6,5	M8	10,5	6	21	13,5	9	48,4	37,5	M8	G1\4	-	-	50	13	3,5	-	40	8,5
63	80	62	60	61	20	88	80	49,5	50,1	13	13	8,5	M12	15	8,5	31,5	13,5	9	54	50	M8	G1\4	60	62	61	17	4	-	48	8,5
80	98	-	-	77	25	104	98	57,5	58,1	16,2	16,2	10,5	M12	17	10	31,5	15	10,5	63,5	62	M16	G3\8	-	-	77	22	4	-	55	16,5
100	117	-	-	94	25	123,5	117	68,5	69,1	20,3	20,3	10,5	M12	17	10	31,5	15	10,5	74,5	80	M16	G3\8	-	-	94	22	4	-	65	16,5
